简介

测量发动机整流罩内表面多个表面点的位置

布点

同样的，对于该测量项目布点很简单。将编码点布设在整个测量区域，并将AutoBar放在其间。

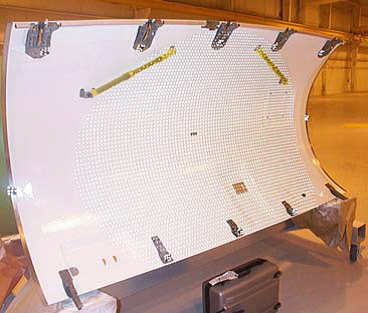

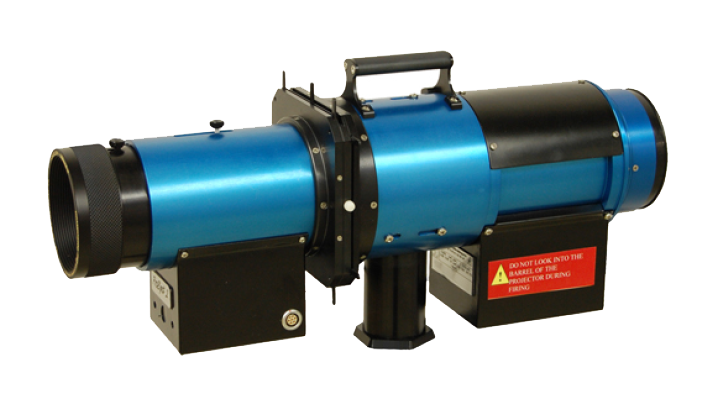

同样的，表面点通过投点器投射产生，下图所示即为主要目标点及所投点的位置。

拍照

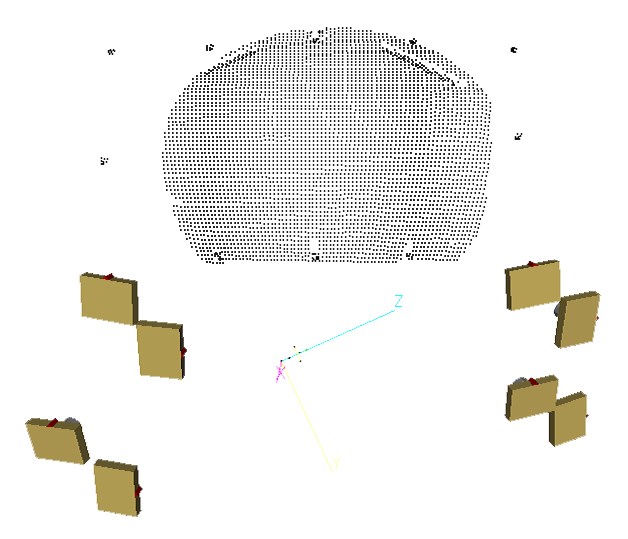

发动机整流罩一共拍摄八张图片，主要分布在测量部件周边，测量网络如右图所示。测量中的样本点交会如下图所示，整个整流罩测量过程拍照仅花了约一分钟。

处理

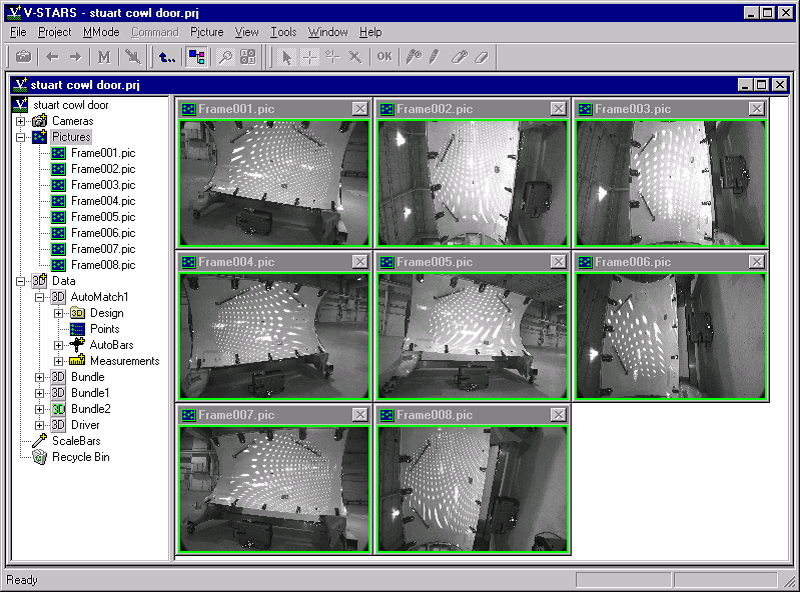

右图所示是整流罩测量过程中拍摄的照片

下面是该测量项目的测量统计总结

总图片数 8

总点数 4500

RMS（″）X,Y,Z X 0.0009 Y 0.0005 Z 0.0004

整个处理过程不到3分钟

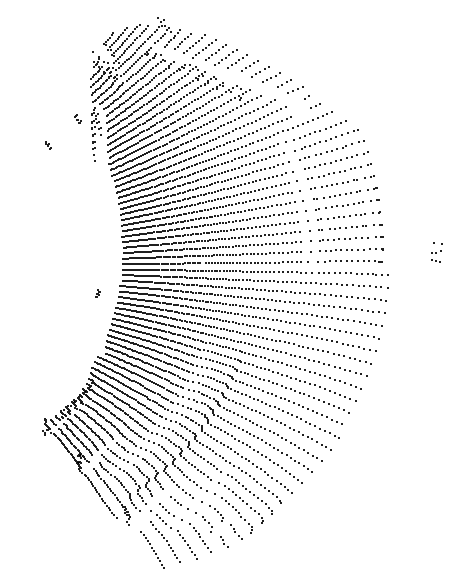

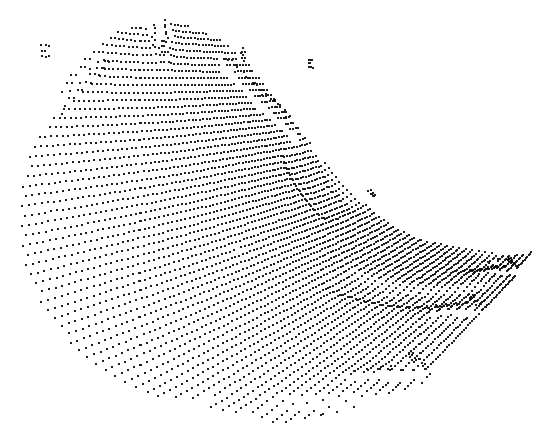

点云图如下所示：

时间总结

下面是完成测量工作的时间估计

布点 1分钟 拍照 1分钟 处理 3分钟 总时间 5分钟

讨论

投点器系统演示了如何快速获取表面大量高精度数据点，此外测量结果非常准确，更重要的是计算很快。

该技术优于其它测量技术的优势主要包括：

1、 非接触

该测量技术是完全非接触的，在测量过程中不会因为接触引起表面变形。

2、 数据采集量可变

表面采集点的数量可从600至6000不等，而不同密度的点阵采集时间则是相同的。

3、 快速数据获取

必要的点数据获取只需要几分钟的时间，这使得该系统非常适用于时间限制很紧的生产环境。

4、 灵活性

投点器的灵活性在于其可以完成各种各样的表面测量工作，例如一个大型组件，可以通过移动投点器到新的位置将测量点合并即可，或者增加一台投点器亦可以解决。

5、 便携性

系统可以很方便的打包带到供应商或客户处进行现场测量工作。

结论

测量工作显示V-STARS和投点器是很强大的检测工具，测量结果非常准确，更重要的是测量非常快。通过正确的计划及布点，数据获取时间在未来还可以缩减。通过这项技术完成检测的适用部件范围也很广。
